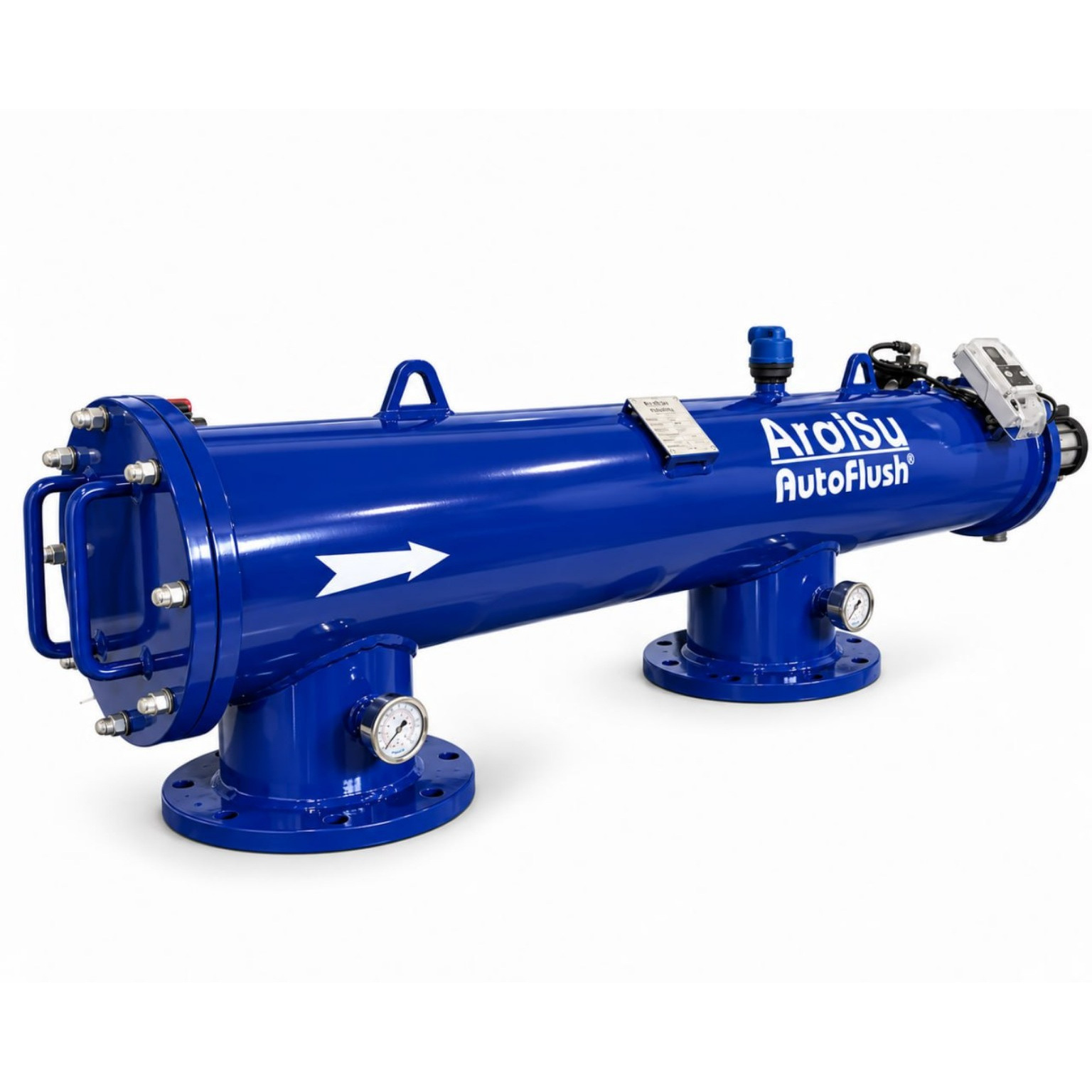

فیلتر اسکرین اتوماتیک خودشوینده | SCF - تصویر 1
فیلتر اسکرین اتوماتیک خودشوینده | SCF - تصویر 2
فیلتر اسکرین اتوماتیک خودشوینده | SCF - تصویر 3
فیلتر اسکرین اتوماتیک خودشوینده | SCF - تصویر 4
فیلتر اسکرین اتوماتیک خودشوینده | SCF - تصویر 5
مشاهده 360 درجه
    بزرگنمایی تصویر

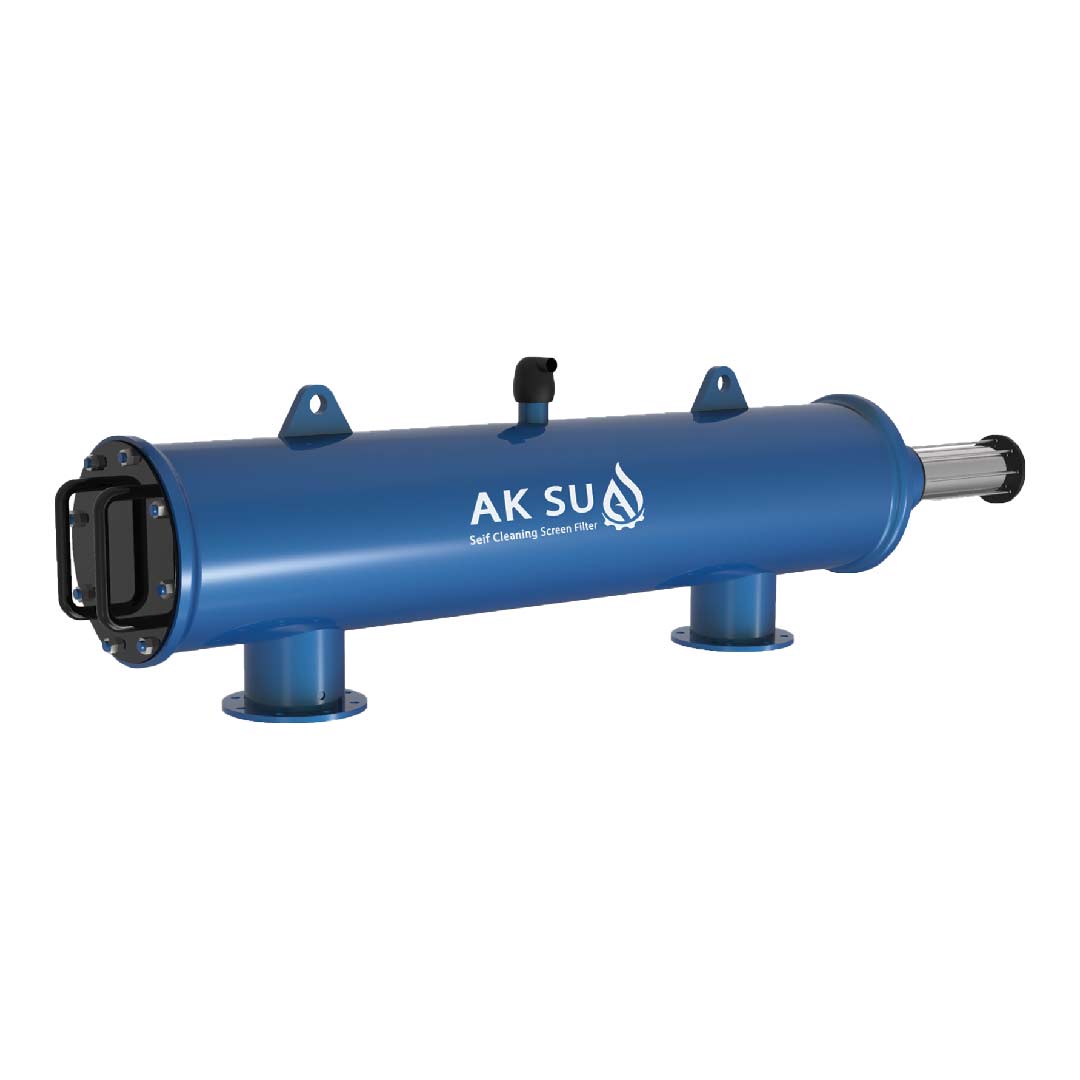

    فیلتر اسکرین اتوماتیک خودشوینده | SCF
    فیلتر اسکرین اتوماتیک خودشوینده | SCF - تصویر 2
    فیلتر اسکرین اتوماتیک خودشوینده | SCF - تصویر 3
    فیلتر اسکرین اتوماتیک خودشوینده | SCF - تصویر 4
    فیلتر اسکرین اتوماتیک خودشوینده | SCF - تصویر 5

    فیلتر اسکرین اتوماتیک خودشوینده | SCF

    فیلترهای اتوماتیک خود شوینده آرال سو بهترین گزینه برای فیلتراسیون شبکه های آبیاری قطره ای هستند. از این نوع فیلترها برای درجه فیلتراسیون های متغیر ۷۵ تا ۲۰۰ میکرون استفاده می شود. ابعاد ورودی و خروجی آنها نیز بین ۴ تا ۱۴ اینچ می باشد.

    ویدیو سرویس و نگهداری فیلتر اسکرین اتوماتیک خودشوینده: مشاهده

    مقایسه
    افزودن به علاقه مندی
    دسته: ,
    توضیحات

    2.5
    bar

    حداقل فشار

    10
    bar

    حداکثر فشار

    908
    m3/h

    حداکثر دبی

    11610
    m3/h

    حداکثر سطح فیلتراسیون

    75-200
    micron

    درجه فیلتراسیون

    فیلتر اسکرین اتوماتیک خودشوینده

    فیلتر اسکرین های خودشوینده اتوماتیک آرال سو بهترین گزینه برای فیلتراسیون شبکه های آبیاری قطره ای هستند. از این نوع فیلترها برای درجه فیلتراسیون های متغیر ۷۵ تا ۲۰۰ میکرون استفاده می شود. ابعاد ورودی و خروجی آنها نیز بین ۴ تا ۱۴ اینچ می باشد. در فیلتر اسکرین خود شوینده اتوماتیک، عملیات خودشویندگی (Autowash) و تخیله به صورت اتوماتیک و از طریق یک کنترلر الکترونیکی انجام می گیرد.

    • جنس بدنه ۳۷-ST یا ۳۰۴-ST
    • جنس فیلتر اسکرین: ۳۰۴ -ST
    • درجه فیلتراسیون: ۲۰۰- ۷۵ میکرون
    • حداکثر دمای کاری فیلتر ۷۰°C
    • مدت زمان بکواس: ۳۰-۲۵ ثانیه
    • فشار کاری فیلتر: ۱۰-۲/۵ بار بکواش اتوماتیک بر اساس اختلاف فشار تعیین شده در کنترلر
    • عملکرد و بکواش پیوسته، بدون دخالت اپراتور
    • حداقل مصرف آب در مرحله بکواش
    • جنس تمامی قطعات از پلاستیک یا فلز مقاوم به خوردگی می باشد.

    فیلتر اسکرین خودشوینده اتوماتیک Automatic self cleaning screen filter

    حداکثر دبی ورودی سطح فیلتراسیون ورودی/خروجی P D C B L1 L مدل SCF
    m³/h cm² (inch)mm mm
    ۹۱ ۲۳۲۳ (۴)۱۰۰ ۲۷۳ ۳۰۰ ۳۰۰ ۴۵۱ ۱۰۲۴ ۱۳۷۹ SC-AKSU41
    ۱۱۳.۵ ۴۶۴۵ (۴)۱۰۰ ۲۷۳ ۳۰۰ ۴۶۶ ۹۰۰ ۱۶۳۹ ۱۹۹۴ SC-AKSU42
    ۱۳۶ ۲۳۲۲ (۶)۱۵۰ ۲۷۳ ۳۰۰ ۳۰۰ ۴۵۱ ۱۰۲۴ ۱۳۷۹ SC-AKSU61
    ۱۸۲ ۴۶۴۵ (۶)۱۵۰ ۲۷۳ ۳۰۰ ۴۸۲ ۹۰۰ ۱۶۵۵ ۱۹۹۴ SC-AKSU62
    ۳۹۷ ۶۶۵۰ (۶)۱۵۰ ۲۷۳ ۳۰۰ ۸۸۱ ۹۰۰ ۲۰۵۴ ۲۴۰۹ SC-AKSU63
    ۳۰۰ ۴۶۴۵ (۸)۲۰۰ ۲۷۳ ۳۰۰ ۴۸۲ ۹۰۰ ۱۶۵۵ ۱۹۹۴ SC-AKSU81
    ۳۴۰.۷ ۷۴۰۰ (۸)۲۰۰ ۳۸۳ ۳۰۰ ۹۸۹ ۹۰۰ ۲۲۷۲ ۲۶۲۷ SC-AKSU82
    ۳۹۷ ۶۶۵۰ (۱۰)۲۵۰ ۲۷۳ ۳۰۰ ۸۸۱ ۹۰۰ ۲۰۵۴ ۲۴۰۹ SC-AKSU101
    ۵۹۷ ۱۰۲۲۰ (۱۰)۲۵۰ ۳۸۳ ۴۰۰ ۹۸۹ ۱۱۰۰ ۲۴۷۲ ۲۸۲۷ SC-AKSU102
    ۵۹۷ ۱۰۲۲۰ (۱۲)۳۰۰ ۳۸۳ ۴۰۰ ۹۸۹ ۱۱۰۰ ۲۴۷۲ ۲۸۲۷ SC-AKSU120
    ۹۰۸ ۱۱۶۱۰ (۱۴)۳۵۰ ۷۲۴ ۵۰۰ ۹۸۹ ۱۲۷۰ ۲۹۸۳ ۳۳۳۸ SC-AKSU140

    فیلتر اسکرین خودشوینده اتوماتیک Automatic self cleaning screen filter

    نحوه عملکرد فیلتر اسکرین اتوماتیک :

    هنگامی که سیستم فیلتر اسکرین خودشوینده در حالت نرمال فیلترینگ قرار دارد، آب از دریچه ورودی [۱] داخل فیلتر شده و با عبور از اسکرین اولیه (برای فیلتر ذرات درشت) [۲] و اسکرین اصلی (برای فیلتر ذرات ریز) [۳] به سمت خروجی [۴] می رود.

    با ادامـه ایـن رونـد، ذرات جامـد روی اسکرین اصلی انباشته شـده و لایه ای از ذرات معلـق بـر روی اسکرین اصلی شکل می گیرد. این مساله باعـث ایجـاد اختلاف فشـار بـيـن قسمت ورودی اسکرین اصلی و قسمت خروجی آن می شود. هنگامی که اختلاف فشار ایجـاد شـده در فیلتـر بـه مقـدار معینی برسد، کنترلر چرخه شستشو (Auto wash را آغاز خواهد کرد و دریچه تخلیه باز [۵] خواهد شد.

    اختلاف فشار به وجود آمده در محفظه روتور [۶] و کولکتور [۷] باعث ایجاد مکش در نازل ها [۸] می شـود. کولکتـور با کمک پیستون هیدرولیکی [۹] می تواند در طـول اسکرین اصلی حرکت مارپیچی داشته باشد و تمام سطح اسکرین را توسط نـازل هـا تمیز نماید. رسوبات مکیـده شـده توسـط نـازل هـا از طریق کولکتـور بـه محفظـه روتور و سپس به دریچـه تخليـه می رسند. بعـد از اتمام چرخـه بـكـواش، دریچـه تخليـه بسـته شـده و پیستون به موقعیت اولیـه خـود باز می گردد. در طـول مرحلـه اتـوواش، ورود آب و عمـل فیلتراسیون قطع نمـی شـود و بـدون وقفه ادامه دارد.

    کلیه حقوق برای آرال سو محفوظ می باشد.

    طراحی توسط: آکادمی یحیوی.

    سطح فیلتراسیون حداکثر دبی H L2 L1 L A ورودی/خروجی مدل
    cm² m³/h mm mm inch
    ۲۴۰۰ ۶۰ ۵۵۷ ۲۰۰ ۹۰۰ ۱۸۶۲ ۵۰۰ ۸۰ ۳ SCF-SS 301-MR
    ۳۶۰۰ ۱۰۰ ۵۵۷ ۲۰۰ ۱۱۰۰ ۲۰۶۲ ۷۰۰ ۱۰۰ ۴ SCF-SS 401-MR
    ۴۸۰۰ ۱۲۰ ۵۵۷ ۲۰۰ ۱۳۰۰ ۲۲۶۲ ۹۰۰ ۱۰۰ ۴ SCF-SS 402-MR
    ۴۸۰۰ ۱۶۰ ۵۶۷ ۲۰۰ ۱۳۰۰ ۲۳۶۲ ۹۰۰ ۱۵۰ ۶ SCF-SS 601-MR
    ۴۸۰۰ ۱۸۰ ۵۹۲ ۲۰۰ ۱۳۰۰ ۲۳۶۲ ۹۰۰ ۲۰۰ ۸ SCF-SS 801-MR
    ۶۴۰۰ ۲۰۰ ۶۰۸ ۲۰۰ ۱۳۰۰ ۲۴۶۲ ۹۰۰ ۱۵۰ ۶ SCF-SS 602-MR
    ۶۴۰۰ ۲۴۰ ۶۰۸ ۲۰۰ ۱۳۰۰ ۲۴۶۲ ۹۰۰ ۲۰۰ ۸ SCF-SS 802-MR
    ۷۲۰۰ ۳۲۰ ۵۹۲ ۲۰۰ ۱۷۰۰ ۲۸۶۲ ۹۰۰ ۲۰۰ ۸ SCF-SS 803-MR
    ۸۰۰۰ ۴۰۰ ۶۲۸ ۲۰۰ ۱۵۰۰ ۲۶۶۲ ۹۰۰ ۲۵۰ ۱۰ SCF-SS 1001-MR
    ۹۶۰۰ ۵۰۰ ۶۲۸ ۲۰۰ ۱۷۰۰ ۲۸۶۲ ۹۰۰ ۲۵۰ ۱۰ SCF-SS 1002-MR
    ۱۲۰۰۰ ۷۵۰ ۷۱۲ ۲۰۰ ۱۵۰۰ ۲۶۸۵ ۹۰۰ ۳۰۰ ۱۲ SCF-SS 1201-MR
    ۱۳۵۰۰ ۸۰۰ ۷۶۳ ۲۰۰ ۱۵۰۰ ۲۶۹۰ ۹۰۰ ۳۰۰ ۱۲ SCF-SS 1202-MR
    ۱۴۴۰۰ ۹۰۰ ۷۱۲ ۲۰۰ ۱۷۰۰ ۲۸۸۵ ۱۲۰۰ ۳۵۰ ۱۴ SCF-SS 1401-MR

    سطح فیلتراسیون حداکثر دبی ابعاد مدل
    بخش دوم بخش اول H1 H L1 L A ورودی/خروجی
    cm² m³/h mm mm inch
    ۲۴۰۰ ۲۴۰۰ ۶۰ ۲۰۰ ۱۷۶۵ ۲۰۰ ۱۹۷۵ ۶۰۰ ۸۰ ۳ SCF-DSS 301-MR
    ۳۶۰۰ ۲۴۰۰ ۱۰۰ ۲۰۰ ۱۷۶۵ ۴۰۰ ۲۴۱۵ ۹۰۰ ۱۰۰ ۴ SCF-DSS 401-MR
    ۴۸۰۰ ۳۲۰۰ ۱۲۰ ۲۰۰ ۱۷۶۵ ۶۰۰ ۲۴۱۵ ۹۰۰ ۱۰۰ ۴ SCF-DSS 402-MR
    ۴۸۰۰ ۳۲۰۰ ۱۸۰ ۲۰۰ ۱۷۷۵ ۶۰۰ ۲۴۱۵ ۹۰۰ ۲۰۰ ۸ SCF-DSS 801-MR
    ۴۸۰۰ ۳۲۰۰ ۱۶۰ ۲۰۰ ۱۷۷۵ ۴۰۰ ۲۲۱۵ ۸۰۰ ۱۵۰ ۶ SCF-DSS 601-MR
    ۶۴۰۰ ۳۲۰۰ ۲۰۰ ۲۰۰ ۱۷۷۵ ۶۰۰ ۲۴۱۵ ۹۰۰ ۱۵۰ ۶ SCF-DSS 602-MR
    ۷۲۰۰ ۴۸۰۰ ۳۲۰ ۲۰۰ ۱۹۷۵ ۱۰۰۰ ۲۸۱۵ ۹۰۰ ۲۰۰ ۸ SCF-DSS 802-MR
    ۸۰۰۰ ۴۸۰۰ ۳۴۰ ۲۰۰ ۱۹۷۵ ۸۰۰ ۲۶۱۵ ۹۰۰ ۲۰۰ ۸ SCF-DSS 803-MR
    ۹۶۰۰ ۶۰۰۰ ۵۰۰ ۲۰۰ ۱۹۹۰ ۱۰۰۰ ۲۸۶۵ ۱۲۰۰ ۲۵۰ ۱۰ SCF-DSS 1001-MR
    ۱۰۰۰۰ ۶۰۰۰ ۵۰۰ ۲۰۰ ۱۹۹۰ ۸۰۰ ۲۶۶۵ ۱۲۰۰ ۲۵۰ ۱۰ SCF-DSS 1002-MR
    ۱۳۵۰۰ ۷۵۰۰ ۸۰۰ ۲۰۰ ۲۰۳۰ ۸۰۰ ۲۹۷۰ ۱۲۰۰ ۳۰۰ ۱۲ SCF-DSS 1201-MR
    ۱۶۲۰۰ ۱۰۰۰۰ ۹۰۰ ۲۰۰ ۲۲۳۰ ۱۰۰۰ ۳۱۷۰ ۱۲۰۰ ۳۵۰ ۱۴ SCF-DSS 1401-MR
    توضیحات تکمیلی
    ابعاد200 × 40 × 50 سانتیمتر
